диаметр обработки |
значение |
Над передним фартуком |
500 мм |
Над поперечными салазками |
400 мм |
Над задней бабкой |
550 мм |
производительность |
значение |
Размер патрона |
165 мм |
Макс диаметр заготовки (может отличаться в зависимости от револв. головки) |
356 мм |
Макс. длина заготовки (без фиксации) |
356 мм |
Диаметр обрабатываемого прутка |
44 мм |
перемещение и подача |
значение |
Ось X |
205 мм |
Ось Z |
450 мм |
Быстрые перемещения по X |
25 м/мин |
Быстрые перемещения по Z |
30 м/мин |
Макс. усилие по X |
14679 Н |
Макс. усилие по Z |
14679 Н |
шпиндель |
значение |
Макс. мощность |
7.5 кВт |
Макс. скорость |
6000 об/мин |
Макс. крутящий момент |
102 Нм @ 1300 об/мин |
Конец шпинделя |
A2-5 |
Отверстие шпинделя |
58.7 мм |
револьверная головка |
значение |
Количество инструментов |
8 позиций |
Зазор задней части державки |
19.1 мм |
прочее |
значение |
Потребление воздуха |
113 Л/мин, 6.9 бар |
Емкость СОЖ |
114 Л |

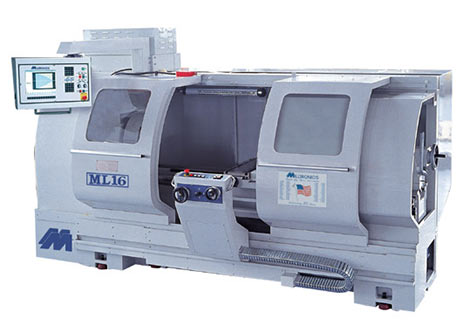

TM-ML16
Станок разработан для точной механической обработки деталей типа тел вращения. C помощью ЧПУ, процесс обработки может быть полностью автоматизирован, центрирующей бабки или обработки временно закрепляемых фланцевых деталей с помощью противоположной шпиндельной бабки, а также для комбинированной обработки вращающихся деталей с каждой стороны. Станок способен обтачивать внутренние и наружные цилиндрические, сферические поверхности и поверхности с различными профилями, нарезать и восстанавливать резьбы и сверлить центровые отверстия инструментами без привода и с приводом. С помощью станка с инструментами, включающими электрический привод, возможно выполнение сверления находящихся на противоположных концах оси отверстий, восстанавливаемых отверстий и точения. Станок с люнетом может обрабатывать длинные и тонкие валы. Конструкция станка дает возможность выпускать его в нескольких модификациях, со множеством вспомогательных приспособлений, в соответствие с пожеланиями покупателя.
Станок укомплектован стойкой ЧПУ, что значительно снижает время на наладку станка, а также исключает необходимость подбора высококвалифицированного и высокооплачиваемого персонала на сложные токарные операции. Последняя разработка включает интерактивный модуль, который даёт возможность привлекать операторов без специальных навыков программирования. Графический модуль позволяет оценить траекторию движения инструмента до начала выполнения обработки.
Уникальные технологии, использованные в станке: система термической компенсации ШВП, установка инверсных направляющих между столом и суппортом и тяжёлой, массивной литой станиной.
Диаметр обработки над станиной |
мм |
300...500 |
Перемещение по оси Х |
мм |
300...650 |
Перемещение по оси Z |
мм |
1600 |
Частота вращения шпинделя |
об/мин |
100 - 2600 |
Точность позиционирования |
мм |
± 0.0063 |
Максимальный вес заготовки при обработке с использованием заднего центра |
кг |
1000 |
Вес станка |
кг |
3850 |
SE 520
Токарный станок с ЧПУ предназначен для обработки деталей типа валов и фланцев в серийном и массовом производстве. Токарный станок позволяет обтачивать внутренние и внешние цилиндрические, конические и сферические поверхности, нарезать внутреннюю и наружную резьбу, сверлить и зенкеровать отверстия.
Имеет надежную чугунную станину и мощный привод, его ЧПУ спроектировано так, чтобы оператору не требовались специальные навыки работы с программным обеспечением для создания программ обработки детали.
Исполнение станка удовлетворяет нормам ЕС в области машиностроения.
Наличие на станке инструментальной головки позволяет значительно расширить технологические возможности станка, увеличить производительность, повысить качество обрабатываемых деталей.
Рабочее пространство закрывается защитными кожухами. Станок имеет удобный доступ к подвижному пульту ЧПУ.
Материал обрабатываемых деталей: все виды сталей, чугуны, легкие сплавы, цветные металлы.
Современные, высокопроизводительные станки с ЧПУ используется во всех отраслях промышленности - автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также при производстве оборудования для нефтегазового сектора.
Диаметр обработки над станиной |
мм |
270..520 |
Перемещение по оси Х |
мм |
270 |
Перемещение по оси Z |
мм |
1550 |
Частота вращения шпинделя |
об/мин |
20 - 2200 |
Достижимая точность обработки |
|
IT7 |
Максимальный вес заготовки при обработке с использованием заднего центра |
кг |
1000 |
Вес станка |
кг |
2700 |
